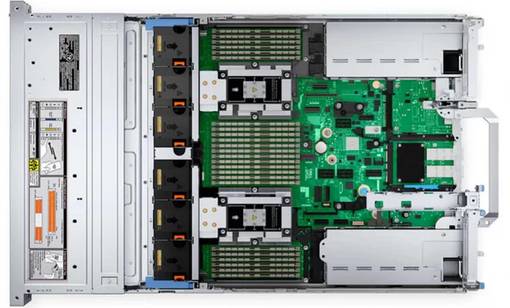

Сервер Dell PowerEdge R760 24SFF

Техническое описание серверной платформы Dell PowerEdge R760 24SFF

Dell PowerEdge R760 24SFF представляет собой двухпроцессорный стоечный сервер, относящийся к категории унифицированных вычислительных систем с расширенными возможностями подсистемы хранения данных. Модификация 24SFF указывает на поддержку конфигурации с 24 накопителями малого форм-фактора (Small Form Factor). Данный сервер предназначен для выполнения задач, требующих значительных вычислительных ресурсов в сочетании с высокой емкостью и производительностью подсистемы хранения, включая виртуализированные среды, базы данных, системы хранения на уровне сервера и приложения, интенсивно использующие операции ввода-вывода.

Форм-фактор и физические характеристики Сервер Dell PowerEdge R760 24SFF выполнен в форм-факторе 2U. Габаритные размеры, соответствующие стандарту 2U, определяют его установку в серверную стойку высотой 2 юнита (88,9 мм). Двухюнитовый сервер характеризуется увеличенным внутренним пространством по сравнению с моделями 1U, что позволяет разместить массив из 24 накопителей. Как стоечный сервер, он предназначен для централизованного размещения в стойках дата-центров и серверных комнатах. Конструкция шасси оптимизирована для обеспечения воздушного потока и охлаждения плотной конфигурации компонентов.

Вычислительная архитектура Платформа Dell PowerEdge R760 базируется на процессорах Intel Xeon Scalable четвертого поколения (Sapphire Rapids) и пятого поколения (Emerald Rapids). Сервер поддерживает установку двух процессоров. Каждый процессорный разъем поддерживает теплопакет (TDP) до 350 Вт. Количество вычислительных ядер, тактовая частота и объем кэш-памяти определяются конкретными моделями центральных процессоров. Архитектура поддерживает технологию Intel Advanced Matrix Extensions (AMX) для ускорения рабочих нагрузок искусственного интеллекта.

Подсистема оперативной памяти реализована на базе модулей DDR5. Сервер оснащен 32 слотами для установки DIMM-модулей (16 слотов на процессор). Поддерживаются модули памяти с коррекцией ошибок (ECC), Registered DIMM (RDIMM). Максимальный объем памяти составляет 4 ТБ при использовании модулей LRDIMM (Load Reduced DIMM). Максимальная поддерживаемая частота памяти зависит от поколения процессора и типа модулей, достигая 5600 МТ/с для процессоров пятого поколения.

Подсистема хранения данных Конфигурация подсистемы хранения является ключевой особенностью данной модели. Сервер Dell PowerEdge R760 24SFF поддерживает установку 24 накопителей в корпусах малого форм-фактора 2.5 дюйма. Поддерживаются накопители с интерфейсами SAS, SATA и NVMe. Возможны гибридные конфигурации, включающие комбинации различных типов накопителей. Стандартная компоновка предполагает размещение накопителей в два ряда по 12 в каждом.

Для управления дисковыми массивами используются контроллеры серии PERC (PowerEdge RAID Controller), включая модели HBA355i, PERC 12 (H965i, H965iMX, H965iN, H965iNX) и PERC 11 (H755, H755N). Поддерживаются различные уровни аппаратного RAID-массива (0, 1, 5, 6, 10, 50, 60) для обеспечения отказоустойчивости подсистемы хранения. Контроллеры серии PERC 12 поддерживают технологию Hardware RAID для NVMe-накопителей. Также поддерживается режим HBA (Host Bus Adapter) для прямого доступа к накопителям.

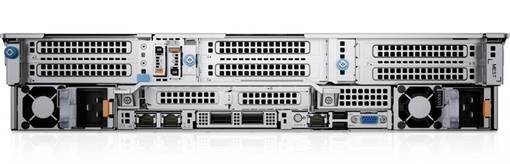

Сетевые интерфейсы и расширяемость Базовые сетевые возможности обеспечиваются встроенными сетевыми контроллерами (LOM) в составе модуля OCP 3.0 (Open Compute Project). Стандартная конфигурация включает контроллер Broadcom 57416 с двумя портами 10/25 Гбит/с SFP28. Для расширения функциональности сервер поддерживает установку дополнительных сетевых адаптеров и карт расширения через слоты PCIe 5.0. Конфигурация 24SFF включает 5 слотов PCIe 5.0: три слота полной высоты/полной длины и два слота полной высоты/половинной длины. Наличие слотов может зависеть от конкретной конфигурации задней панели.

Управление и безопасность Управление сервером Dell PowerEdge R760 24SFF осуществляется через встроенный контроллер iDRAC9 (Integrated Dell Remote Access Controller) с выделенным портом. Контроллер доступен в вариантах iDRAC9 Express и iDRAC9 Enterprise. iDRAC9 предоставляет инструменты для удаленного мониторинга состояния системы, управления питанием, обновления микропрограммного обеспечения и проведения диагностики. Реализована поддержка Redfish API для автоматизации управления.

Система безопасности включает аппаратные и программные механизмы, такие как безопасная загрузка, безопасное стирание данных, поддержка доверенной платформы (TPM 2.0). Реализована технология Silicon Root of Trust и безопасность прошивки с криптографической верификацией. Поддерживается безопасное обновление прошивки (Secure Firmware Update).

Электропитание и охлаждение Dell PowerEdge R760 24SFF поддерживает установку резервируемых блоков питания с возможностью горячей замены. Доступны блоки питания различной номинальной мощности: 800 Вт, 1100 Вт, 1400 Вт, 2000 Вт и 2400 Вт, с возможностью выбора между питанием от сети переменного тока (AC) и постоянного тока (DC). Система охлаждения является модульной и включает несколько высокоскоростных вентиляторов с регулировкой скорости вращения на основе температурных показателей компонентов системы. Конфигурация с 24 накопителями требует эффективного охлаждения, что обеспечивается системой воздушного потока, направленного через массив накопителей и другие компоненты.

Процесс выбора и приобретения Для определения конкретной конфигурации компонентов сервера Dell PowerEdge R760 24SFF используется специализированный онлайн-инструмент — Конфигуратор. Данный инструмент позволяет выбрать модель и количество процессоров, объем, тип и частоту оперативной памяти, тип, количество и емкость накопителей, модель контроллера RAID, сетевые адаптеры, блоки питания и дополнительные компоненты.

Стоимость сервера Dell PowerEdge R760 24SFF является переменной величиной и напрямую зависит от выбранной конфигурации. На итоговую цену влияют следующие факторы: модель и количество процессоров, объем, тип и количество модулей оперативной памяти, количество, тип (SAS/SATA/NVMe), емкость и класс накопителей (например, SSD со степенью выносливости), выбор контроллера RAID, мощность и количество блоков питания, а также установленные платы расширения. Стоимость базовой конфигурации и конфигурации с полностью заполненным массивом высокопроизводительных накопителей может отличаться на порядок.

Решение купить сервер Dell PowerEdge R760 24SFF должно приниматься на основе всестороннего анализа технических требований к вычислительной мощности, объему памяти, производительности и емкости подсистемы хранения данных, а также к пропускной способности подсистемы ввода-вывода. Рекомендуется использовать Конфигуратор для формирования предварительной спецификации, соответствующей решаемым задачам, после чего можно запросить коммерческое предложение у официальных дистрибьюторов или партнеров компании Dell Technologies.
